Te-ai mutat, ai cumpărat un televizor nou sau pur și simplu a apărut din senin o imagine cu pătrățele — și acum te uiți la o listă de cabluri plină de coduri: IEC, F tată, 75 de ohmi, RG6, dublu ecranat. Sună complicat, dar alegerea unui cablu TV mufat se reduce, de fapt, la câteva verificări simple: conectorii de la capete, impedanța, ecranarea și lungimea până la televizor sau receiver.

Dacă alegi mufa greșită, cablul pur și simplu nu se conectează. Dacă alegi un cablu de 50 de ohmi sau unul slab ecranat pentru un traseu dificil, semnalul poate deveni instabil sau poate lipsi de tot. În acest ghid vei afla cum recunoști mufele IEC și F, tată și mamă, când contează RG6 în locul lui RG59 și ce verifici, pas cu pas, când imaginea se blochează sau se pixelează.

Ce înseamnă „cablu TV mufat”

Un cablu TV mufat este, în esență, un cablu coaxial gata de folosit. „Mufat” înseamnă că ambii conectori sunt montați din fabrică, gata de conectare între priză, antenă, televizor sau receiver. Nu ai nevoie de clește de sertizare sau de mufe cumpărate separat, iar riscul unei conexiuni montate greșit este mult mai mic decât atunci când montezi mufele singur, acasă.

Pe dinăuntru, orice cablu coaxial TV are aceeași construcție: un conductor central, o izolație (dielectric), unul sau două straturi de ecranare metalică și o manta exterioară. Ecranul este cel care limitează interferențele din casă — routerul, transformatoarele, încărcătoarele — și ajută la păstrarea impedanței constante pe tot traseul.

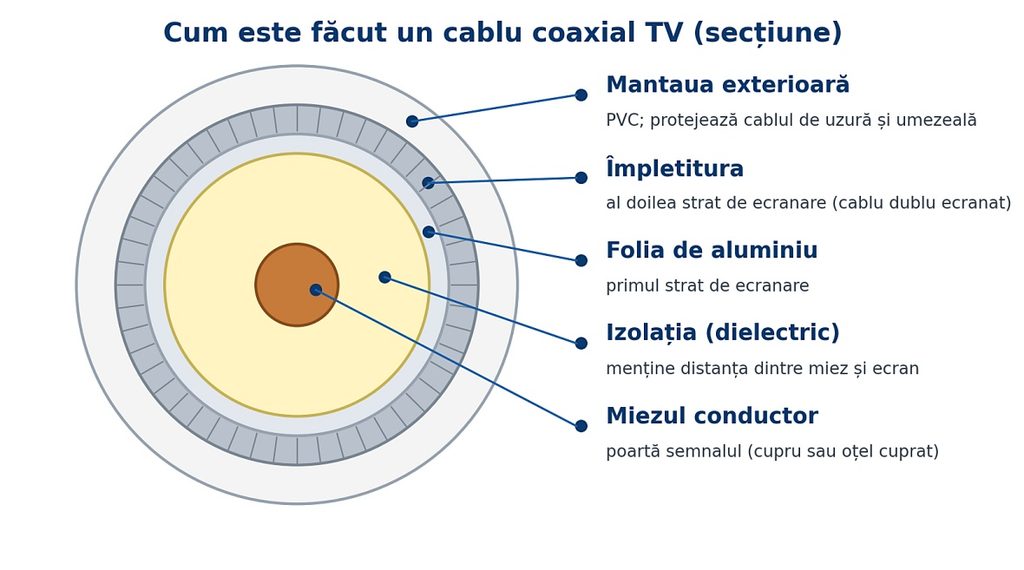

Structura unui cablu coaxial TV: miez, izolație, ecranare și manta.

Pe scurt
Un cablu TV mufat este un cablu coaxial de 75 de ohmi cu conectorii montați din fabrică la ambele capete. Alegerea corectă înseamnă, în ordine: mufe potrivite (IEC sau F, tată sau mamă, dreaptă sau cotită), impedanță de 75 Ω, ecranare bună (ideal dublu ecranat) și o lungime apropiată de traseul real. Un cablu de 50 de ohmi, de tip RG58, nu este pentru televizor.

Cablu TV mufat sau cablu la metru: când merge fiecare

Pentru un singur traseu, de la priză sau receiver până la televizor, cablul TV mufat câștigă aproape mereu: îl iei la lungimea potrivită, cu mufele potrivite, și îl folosești în aceeași zi.
Cablul la metru are sens doar în câteva situații:

• amenajezi o casă sau un apartament întreg, cu mai multe prize și trasee prin tuburi sau pereți, unde ai nevoie de lungimi exacte;
• ai un traseu lung și vrei un cablu gros, cu miez și ecran din cupru;
• ești instalator sau știi să montezi singur mufe cu cleștele de compresie.

În aceste cazuri cumperi cablul separat, de exemplu un cablu coaxial de 10 m cupru/cupru de 75 Ω, și montezi mufele după ce îl tragi la locul lui. E mai multă muncă, dar controlezi lungimea și calitatea milimetru cu milimetru.

Tabel:

Verifică mufele înaintea oricărei alte specificații

Cea mai bună alegere de cablu TV mufat pornește de la mufe, nu de la preț sau lungime. Un cablu de calitate nu ajută dacă nu se potrivește fizic. Uită-te la ieșirea din priza de perete și la intrarea televizorului, receiverului sau antenei. O fotografie făcută cu telefonul înainte de comandă evită cea mai frecventă greșeală: alegerea conectorilor nepotriviți.

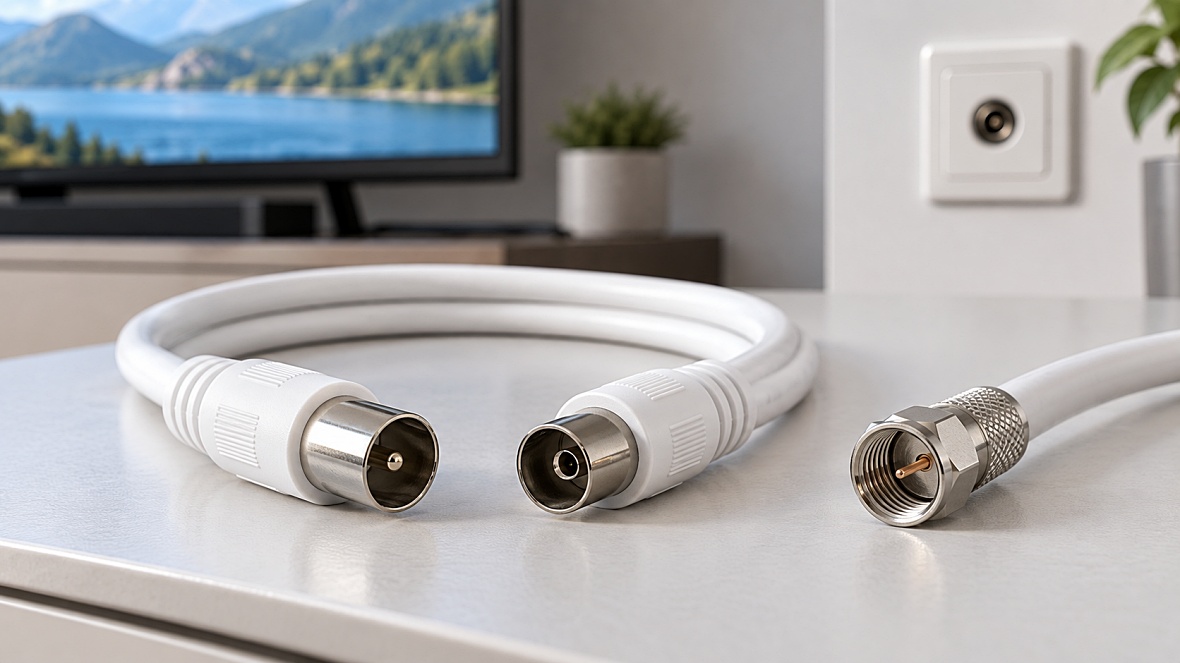

Mufa coaxială IEC pentru televizor

Conectorul IEC, numit și „coaxial TV” sau „mufă de antenă”, este rotund, fără filet, și se conectează prin simplă apăsare. Îl întâlnești la majoritatea televizoarelor și a prizelor TV de perete.

Într-o instalație casnică obișnuită, intrarea de antenă a televizorului este IEC mamă, deci la capătul dinspre televizor ai nevoie de o mufă IEC tată. Ieșirea TV din perete este adesea IEC tată, iar cablul are la acel capăt o mufă IEC mamă. Totuși, prizele și echipamentele pot fi diferite de la un producător la altul, așa că forma conectorului trebuie verificată, nu presupusă.

Mufa F pentru satelit și distribuția semnalului

Mufa F are filet sau un sistem „rapid” (se împinge în loc să se înșurubeze) și apare mai ales la receivere de satelit, LNB-uri, splittere, amplificatoare și unele antene. Porturile echipamentelor sunt, de regulă, F mamă, iar cablul folosește conectori F tată.

Între o priză SAT și receiver se folosește adesea un cablu F tată–F tată. Pentru legătura dintre un echipament cu ieșire F (un amplificator sau un splitter, de exemplu) și un televizor cu intrare IEC, ai nevoie de un cablu F tată–IEC tată — o combinație mixtă, ușor de trecut cu vederea dacă te uiți doar la un capăt al cablului.

Tabelul arată configurațiile uzuale, nu o regulă universală — verifică întotdeauna conectorii reali ai instalației.

Tată sau mamă, regula pinului

Dincolo de tipul mufei (IEC sau F), fiecare conector are un „gen”: „tată” înseamnă mufă cu pin în centru, iar „mamă” înseamnă mufă cu orificiu, în care intră pinul. Cablul trebuie să aibă la fiecare capăt genul opus echipamentului la care se leagă — de aceea găsești în magazin atât variante tată–tată, cât și tată–mamă.

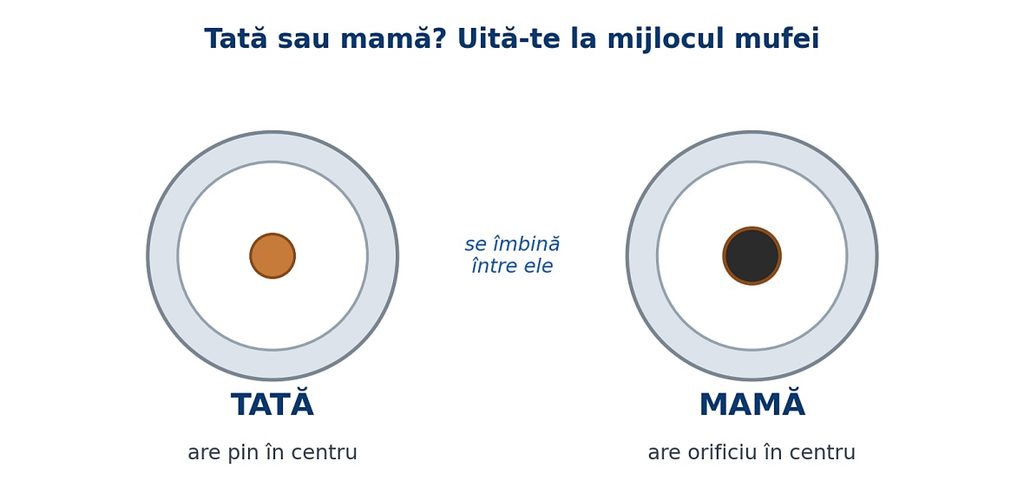

Mufa tată are pin în centru, mufa mamă are orificiu.

Mufe drepte sau cotite la 90 de grade

O mufă dreaptă este potrivită când există spațiu în spatele televizorului sau receiverului. Dacă televizorul stă lipit de perete sau pe un suport de perete, o mufă dreaptă te obligă să îndoi cablul strâns chiar la ieșire, ceea ce poate slăbi mufa sau deteriora cablul în timp. O mufă cotită la 90° iese paralel cu peretele și reduce presiunea asupra intrării.

De exemplu, cablul coaxial de 1,5 m cu ambele mufe cotite și ecranare de 80 dB și cel de 3,5 m cu mufe cotite rezolvă exact acest tip de montaj.

Pentru TV ai nevoie de 75 de ohmi

A doua verificare pentru orice cablu TV mufat, după mufe, este impedanța. Impedanța caracteristică a instalațiilor TV, CATV și satelit este de 75 de ohmi. Valoarea trebuie păstrată pe tot traseul — nu doar la cablu, ci și la mufe și la eventualele cuplaje. Un cablu RG58, folosit de obicei în aplicații radio, are 50 de ohmi și nu este alegerea corectă pentru legătura dintre priza TV și televizor, chiar dacă arată aproape la fel.

Atenție la RG58
Un cablu de 50 Ω pe un semnal TV creează o nepotrivire de impedanță. Pe un metru sau doi s-ar putea să nu observi nimic, dar pe trasee mai lungi sau la satelit apar pătrățele și pierderi de semnal. Dacă în descriere nu scrie „75 Ω” sau „75 ohmi”, nu-l comanda pentru televizor.

Marcajele RG (Radio Guide) descriu familii de cabluri cu construcții diferite, dar codul singur nu garantează calitatea produsului — contează și conductorul, ecranarea și grosimea reală a cablului.

RG6 pentru trasee moderne și satelit

RG6, de 75 de ohmi, este cablul folosit în cele mai multe instalații moderne: televiziune prin cablu, antenă terestră (DVB-T2) și satelit. Are, în general, pierderi mai mici decât RG59 la frecvențe înalte și este preferat pe trasee mai lungi. În schimb, este puțin mai gros și mai rigid, ceea ce contează dacă trebuie să-l treci prin spații foarte înguste.

RG59 pentru legături scurte și instalații existente

RG59 are tot 75 de ohmi, dar este mai subțire și poate funcționa bine pe trasee scurte sau în instalații mai vechi. Pierderile sale sunt, în general, mai mari la frecvențe ridicate, de aceea RG6 rămâne alegerea preferată pentru satelit și pentru trasee lungi.

RG58 nu este cablu TV de 75 de ohmi

RG58 este, de regulă, un cablu de 50 de ohmi, folosit pentru echipamente radio, stații CB și alte aplicații de radiofrecvență. Pentru instalația TV, verifică explicit valoarea „75 Ω” înainte de a comanda — un cablu care nu o specifică nu este gândit pentru televizor.

Conductorul și ecranarea influențează alegerea

Conductorul central poate fi din cupru integral, oțel cuprat (CCS) sau aluminiu cuprat (CCA). Pentru o legătură scurtă între priză și televizor, un cablu bine construit funcționează corect și cu CCS — soluția cea mai des întâlnită la cablurile scurte, gata mufate. Pe trasee lungi sau la satelit, unde cablul poate alimenta și LNB-ul cu curent continuu, cuprul integral are avantajul unei rezistențe electrice mai mici. CCA este mai economic, dar are o rezistență mai mare decât cuprul și pierde mai mult semnal pe distanțe medii și mari.

Grosimea contează și ea: între un cablu de aproximativ 5 mm și unul de 7 mm diferența se simte puțin pe 1–5 metri, dar pe 10 metri sau mai mult, cablul mai gros pierde vizibil mai puțin semnal.

Ecranarea protejează semnalul de interferențe. Vei întâlni mențiuni precum „dublu ecranat”, „clasa A”, sau valori precum 70 dB, 80 dB, 85 dB ori 100 dB. O valoare mai mare poate fi utilă, dar cifra nu trebuie privită izolat: contează și construcția cablului, frecvența la care s-a făcut măsurătoarea și ecranarea conectorilor înșiși, nu doar a cablului.

Pentru o conexiune scurtă, de acasă, un cablu de 75 de ohmi, dublu ecranat, cu mufe bine fixate este de obicei suficient — 70–80 dB acoperă majoritatea situațiilor. Pentru satelit, trasee lungi sau zone cu multe interferențe electrice, caută specificații mai bune, spre 100 dB și peste.

Cablu antenă TV, cablu sau satelit: trei situații întâlnite frecvent

Regula de 75 de ohmi rămâne aceeași, dar sursa semnalului schimbă puțin ce contează mai mult. Antena terestră și rețeaua prin cablu lucrează la frecvențe mai joase decât satelitul, care ajunge la receiver la frecvențe de ordinul 1–2 GHz. Cu cât frecvența e mai mare, cu atât cablul atenuează mai mult, așa că la satelit contează mai mult o ecranare bună și un traseu cât mai scurt.

Televizor montat pe perete

Alege un cablu IEC de 75 de ohmi, cu un conector cotit dacă spațiul din spate este redus. O mufă dreaptă, forțată într-un spațiu strâmt, se poate deteriora sau poate trage televizorul ușor de pe suport atunci când tragi neatent de cablu.

Receiver conectat la priza SAT

Dacă ambele porturi sunt filetate, ai nevoie, de regulă, de un cablu F tată–F tată de 75 de ohmi. Pentru un traseu lung, RG6 este mai potrivit decât RG59, mai ales dacă semnalul de satelit trebuie să parcurgă mai mult de 10 metri.

Televizor conectat la priza de cablu

Pentru 1–3 metri se folosește frecvent un cablu IEC mamă–IEC tată. Dacă imaginea se pixelează, testează întâi cu un cablu cunoscut ca bun, înainte să cumperi un amplificator — de multe ori vinovat este cablul, nu lipsa de semnal.

Un splitter, adică piesa care împarte semnalul către mai multe televizoare, slăbește semnalul: la o ieșire dintr-un splitter cu două ieșiri pierzi aproximativ 3–4 dB. Dacă alimentezi mai multe televizoare dintr-o singură antenă și imaginea se degradează, vinovatul este adesea instalația, nu cablul.

Cum alegi lungimea cablului

Ultima verificare pentru un cablu TV mufat este lungimea. Măsoară traseul real, cu ocolurile pe lângă mobilă, nu distanța în linie dreaptă, și păstrează o rezervă mică pentru conectare — 30–50 cm sunt de obicei suficiente. Câțiva metri în plus nu distrug automat semnalul, dar evită cablurile mult prea lungi, colacii strânși, strivirile și prelungirile formate din multe bucăți legate cap la cap. Un cablu întins la limită trage de mufe, iar o îndoitură bruscă îl poate deteriora ireversibil. Exemplu: dacă traseul real de la priză la televizor măsoară 2,8 m, un cablu de 3,5 m este alegerea potrivită, nu cel de 5 m.

Imaginea se pixelează sau apare fără semnal

Dacă ai deja un cablu TV mufat montat și tot apar probleme, cauza poate fi în altă parte. În televiziunea digitală, un semnal prea slab nu produce de obicei „purici” ca la televiziunea analogică veche. Apar mai curând pătrățele pe imagine, cadre blocate, sunet întrerupt sau mesajul „fără semnal”. Cablul și mufele merită verificate primele, dar nu sunt singurele cauze posibile.

1. Scoate și reconectează mufele la ambele capete; conectorii F trebuie înfiletați corect, fără să fie forțați.
2. Verifică pinul și oxidarea. Un pin îndoit, un conector care se mișcă în priză sau o pată verzuie înseamnă contact slab.
3. Elimină temporar adaptoarele, prelungirile și splitterele inutile — fiecare îmbinare în plus e un punct slab.
4. Testează cu un cablu scurt, despre care știi sigur că funcționează.
5. Verifică în meniul televizorului nivelul și calitatea semnalului, dacă aparatul afișează aceste valori.
6. Notează dacă problema apare pe un singur televizor sau pe toate — asta îți spune unde să cauți mai departe.

Dacă problema apare pe un singur televizor, verifică acel cablu și aparatul respectiv. Dacă apare peste tot, cauza poate fi antena, furnizorul, un splitter, un amplificator sau instalația clădirii — nu mai schimba cablu după cablu fără rost.

Nu forța mufele
Dacă o mufă nu intră sau nu se înșurubează ușor, este tipul greșit de conector. Forțată, îți strică filetul sau pinul și ajungi să schimbi și cablul, și echipamentul.

Un amplificator TV ajută numai când nivelul semnalului este insuficient. El amplifică și zgomotul, iar un semnal deja puternic poate fi degradat prin supraamplificare. La recepția terestră, poziția antenei poate conta mai mult decât schimbarea cablului.

Greșeli frecvente la cumpărare

La un cablu TV mufat, cele mai frecvente greșeli sunt alegerea cablului doar după lungime, confuzia dintre mufa IEC și mufa F și cumpărarea unui RG58 de 50 de ohmi doar pentru că „e coaxial”. Nici amplificatorul nu trebuie cumpărat automat: nu repară un contact slab, un cablu defect sau o antenă orientată greșit.

Cablu TV mufat: cum alegi în 30 de secunde

Cele cinci verificări pentru alegerea unui cablu TV mufat.

• Mufe: verifică dacă fiecare capăt trebuie să fie IEC sau F, tată sau mamă.
• Impedanță: 75 de ohmi pentru TV, CATV și satelit — niciodată RG58 (50 Ω).
• Tip cablu: pentru satelit sau trasee lungi, RG6 e de regulă preferabil față de RG59.
• Formă: mufă cotită dacă televizorul stă aproape de perete, dreaptă în rest.
• Ecranare: caută o valoare clar specificată, ideal 70 dB și peste, dublu ecranat.
• Lungime: măsoară traseul real și adaugă o mică rezervă, fără zeci de metri inutili.
